Hydraulische fout-veilige remmen zijn veer-bediende, hydraulische-remsystemen die zijn ontworpen om automatisch te remmen wanneer de hydraulische druk wegvalt.
Bedrijfsmodus:Normaal gesloten (veer-wordt toegepast voor onmiddellijk remmen bij verlies van hydraulische druk).
Compatibiliteit schijfdikte:Geoptimaliseerde profielen van 15 mm of 30 mm.
Klemkrachtbereik:1.650 N tot 288.000 N (op maat gemaakte configuraties voor zwaar gebruik- beschikbaar).
Hoe hydraulisch falen-Veilige remmen werken
• Door hydraulische druk wordt de zuigerstang ingetrokken, waardoor de remarmen worden geopend.
• De remschijf draait tijdens normaal bedrijf vrij.
• De hydraulische druk valt weg, of het systeem wordt uitgeschakeld.
• Schotelveren duwen de remarmen en drukken de remblokken op de schijf.
• De apparatuur vertraagt en stopt veilig.
Functies
Snelle reactie
Reactietijd van 0,15–0,2 s voor onmiddellijk remmen bij stroom- of hydraulische storing.
Intelligente monitoring
Geïntegreerde PLC-sensoren bieden realtime-remstatus en remblokslijtagemonitoring.
Lange levensduur
Slijtvast-bestendige organische/gesinterde remblokken zorgen voor een stabiele wrijvingscoëfficiënt en minder onderhoudsvereisten.
Automatische mislukking-Veilige bescherming
Het veer-toegepaste ontwerp schakelt automatisch de rem in wanneer de hydraulische druk wegvalt.
Hydraulische storing-veilige rem
Technische gegevens
| 5SH | 450SH | 4SH | 3SH | |
| Maximale remkracht (N) | 1650 | 3340 | 5880 | 10170 |
| Vrijgavedruk (bar) | 100 | 100 | 100 | 100 |
| Reactietijd(en) | 0.15 | 0.15 | 0.2 | 0.2 |
| Gewicht (kg) | 27 | 28 | 62 | 95 |
| Schijfdiameter Φ B (mm) | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | |
| 5SH | Maximaal remkoppel (Nm) | 190 | 220 | 260 | 300 | 340 | 390 | 460 | ||
| EEN(mm) | 159 | 165 | 172 | 179 | 187 | 195 | 206 | |||
| C(mm) | 99 | 119 | 142 | 167 | 192 | 223 | 258 | |||
| 450SH | Maximaal remkoppel (Nm) | 380 | 450 | 510 | 600 | 680 | 770 | 900 | 1030 | 1180 |
| EEN(mm) | 159 | 165 | 172 | 179 | 187 | 195 | 206 | 218 | 231 | |
| C(mm) | 99 | 119 | 142 | 167 | 192 | 223 | 258 | 298 | 344 | |
| 4SH | Maximaal remkoppel (Nm) | 950 | 1120 | 1270 | 1500 | 1750 | 2000 | |||
| EEN(mm) | 225 | 232 | 241 | 251 | 262 | 274 | ||||
| C(mm) | 133 | 157 | 185 | 218 | 256 | 299 | ||||
| 3SH | Maximaal remkoppel (Nm) | 1600 | 1820 | 2100 | 2500 | 2900 | 3350 | |||
| EEN(mm) | 287 | 295 | 305 | 317 | 331 | 346 | ||||
| C(mm) | 103 | 127 | 155 | 188 | 226 | 269 | ||||

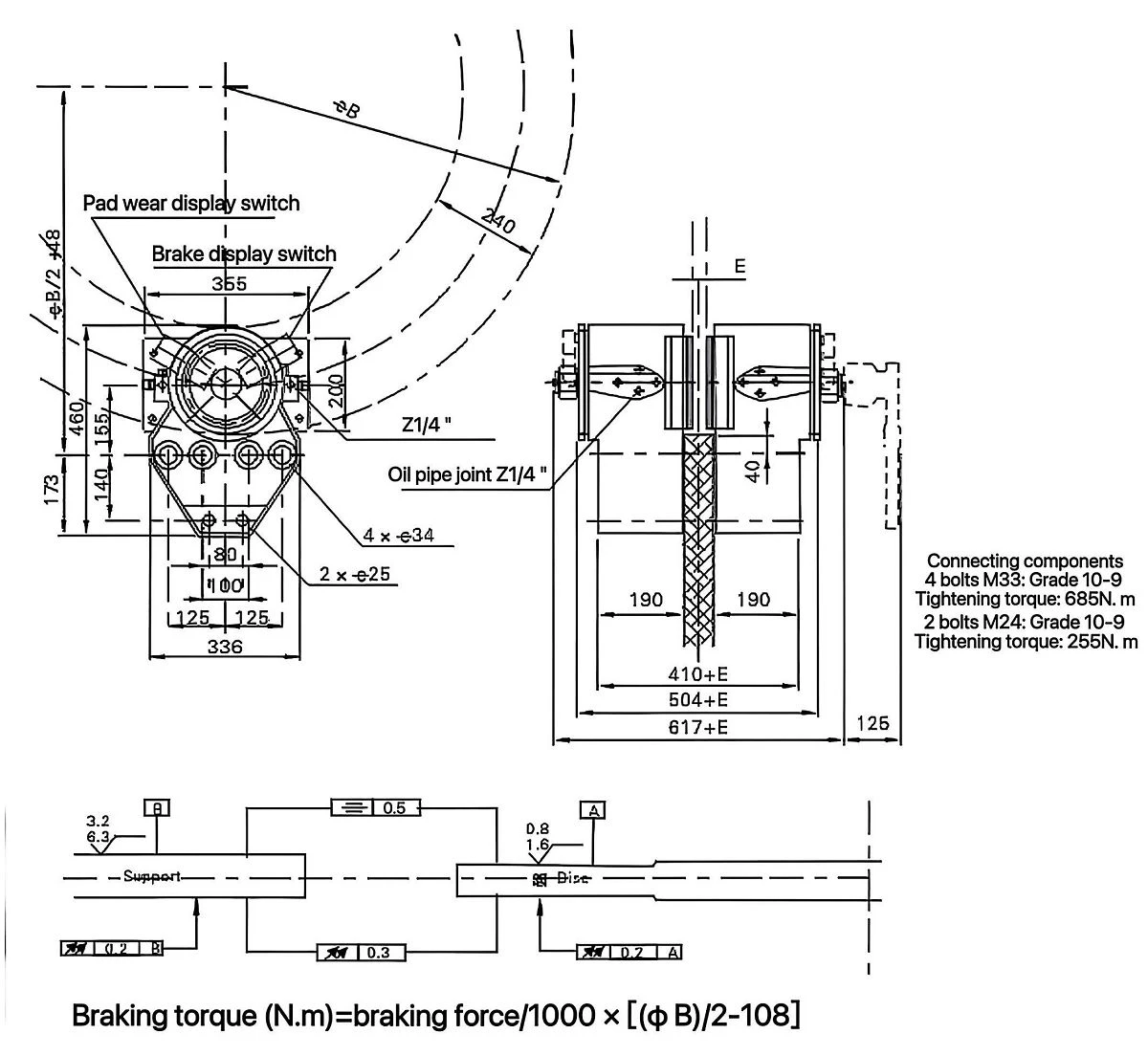

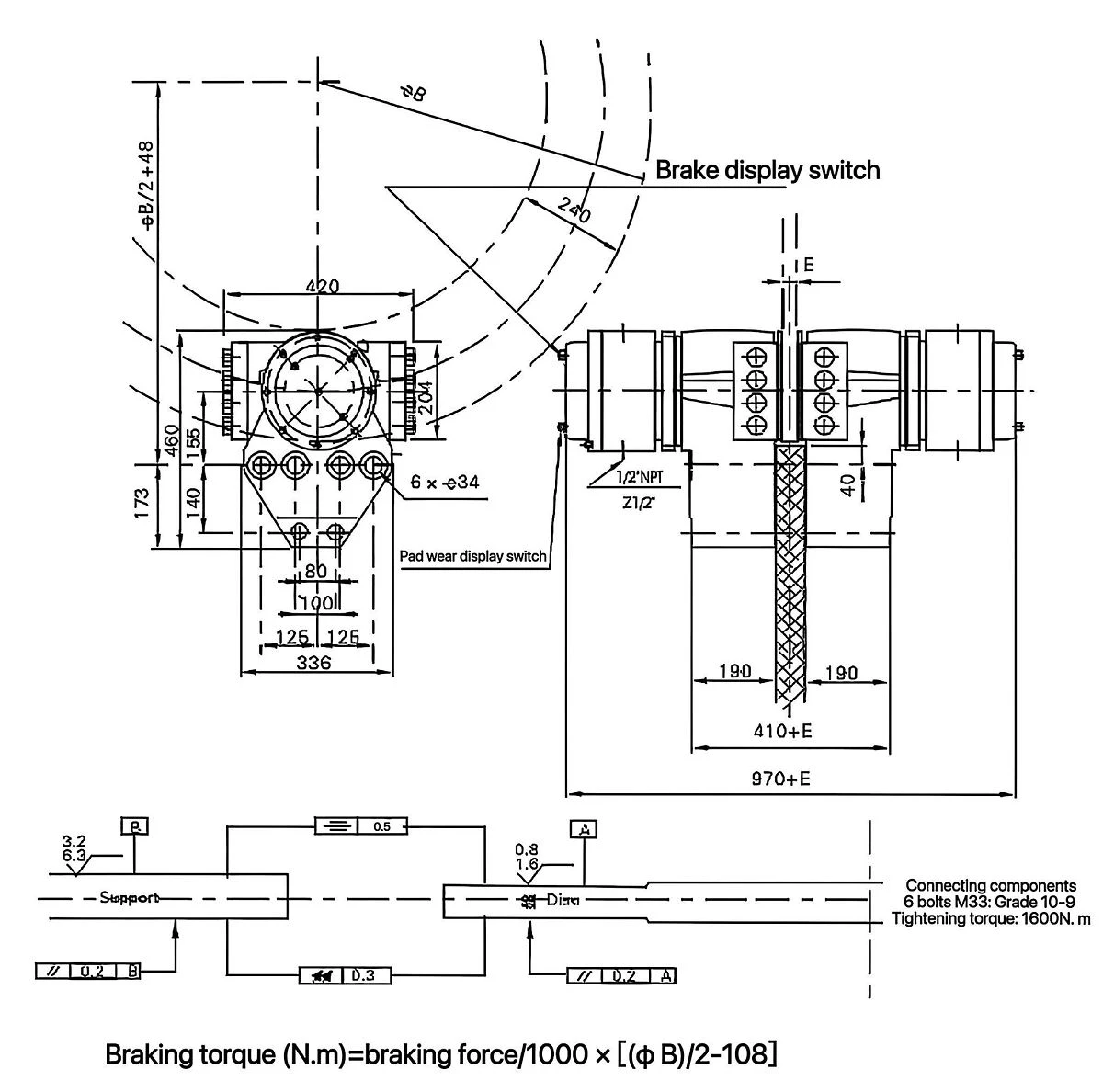

Totale afmetingen tabel
| Model | E | F | G | H | K | M | N | S | T | R | d | m | n | rang |
| 5SH | 200 | 245 | 155 | 15 | 280 | 15 | 87.5 | 175 | 120 | 200 | 15 | 42 | 90 | 13 graden |
| 450SH | 200 | 245 | 155 | 15 | 280 | 15 | 87.5 | 175 | 120 | 200 | 15 | 42 | 90 | 13 graden |
| 4SH | 260 | 355 | 85 | 20 | 343 | 20 | 117.5 | 210 | 165 | 270 | 22 | 57 | 122 | 17 graden |
| 3SH | 360 | 490 | 80 | 25 | 435 | 20 | 117.5 | 210 | 165 | 270 | 22 | 68 | 128 | 20 graden |
ST1SH/ST2SH/ST3SH Hydraulische storing-Veilige rem
Veer-aangebracht, hydraulisch ontgrendeld – geschikt voor schijfdikte: 30 mm
Technische gegevens
| ST1SH | ST2SH | ST3SH | ||||
| Maximale remkracht (N) | Noodremmen | Bedrijfsrem | Noodremmen | Bedrijfsrem | Noodremmen | Bedrijfsrem |
| 35000 | 25000 | 70000 | 50000 | 147000 | 105000 | |
| Vrijgavedruk (bar) | 100 | 100 | 100 | |||
| Reactietijd(en) | 0.2 | 0.2 | 0.2 | |||
| Gewicht (kg) | 117 | 117 | 118 | |||
ST4SH hydraulische storing-Veilige rem
Veer-aangebracht, hydraulisch ontgrendeld – geschikt voor schijfdikte: 30 mm
Technische gegevens van de ST4SH-serie
| Maximale remkracht | ||
| Gebruikt voor noodremmen | N | 120000 (pad A) ST4-A |
| Gebruikt voor werkend remmen | N | 90000 (pad M) ST4-M |
| Rem *Spleet tussen pad en schijf: 1 mm | ||
| Laat de druk los | bar | 100 |
| Volledig vrijgegeven verplaatsingsvermogen | cm³ | 110 Elke zuiger 55 cm³ |
| Totaal cilindervolume | cm³ | 408 Elke zuiger 204 cm³ |
| Reactietijd A | s | 0.2 |
| Gewicht C | kg | 285 |
ST5SH hydraulische storing-Veilige rem
Veer-aangebracht, hydraulisch vrijgegeven
Technische gegevens van de ST5SH-serie
| Maximale remkracht | ||
| Gebruikt voor noodremmen | N | 293000 (pad A) ST5-A |
| Gebruikt voor werkend remmen | N | 220000 (pad M) ST5-M |
| Rem | ||
| Laat de druk los | bar | 190 |
| Volledig vrijgegeven verplaatsingsvermogen | cm³ | 120 Elke zuiger 60 cm³ |
| Totaal cilindervolume | cm³ | 678 Elke zuiger 339 cm³ |
| Reactietijd | s | 0.2 |
| Gewicht | kg | 440 |
ST10SH/ST16SH/ST25SH/ST40SH Hydraulische storing-Veilige rem
Veer-aangebracht, hydraulisch vrijgegeven
Technische gegevens
| ST10SH | ST16SH | ST25SH | ST40SH | |
| Maximale remkracht (N) | 81000 | 150000 | 200000 | 288000 |
| Opening (mm) | 2 | 1 | 1 | 2 |
| Vrijgavedruk (bar) | 130 | 150 | 150 | 190 |
| Reactietijd(en) | 0.2 | 0.2 | 0.2 | 0.2 |
| Gewicht (kg) | 218 | 286 |

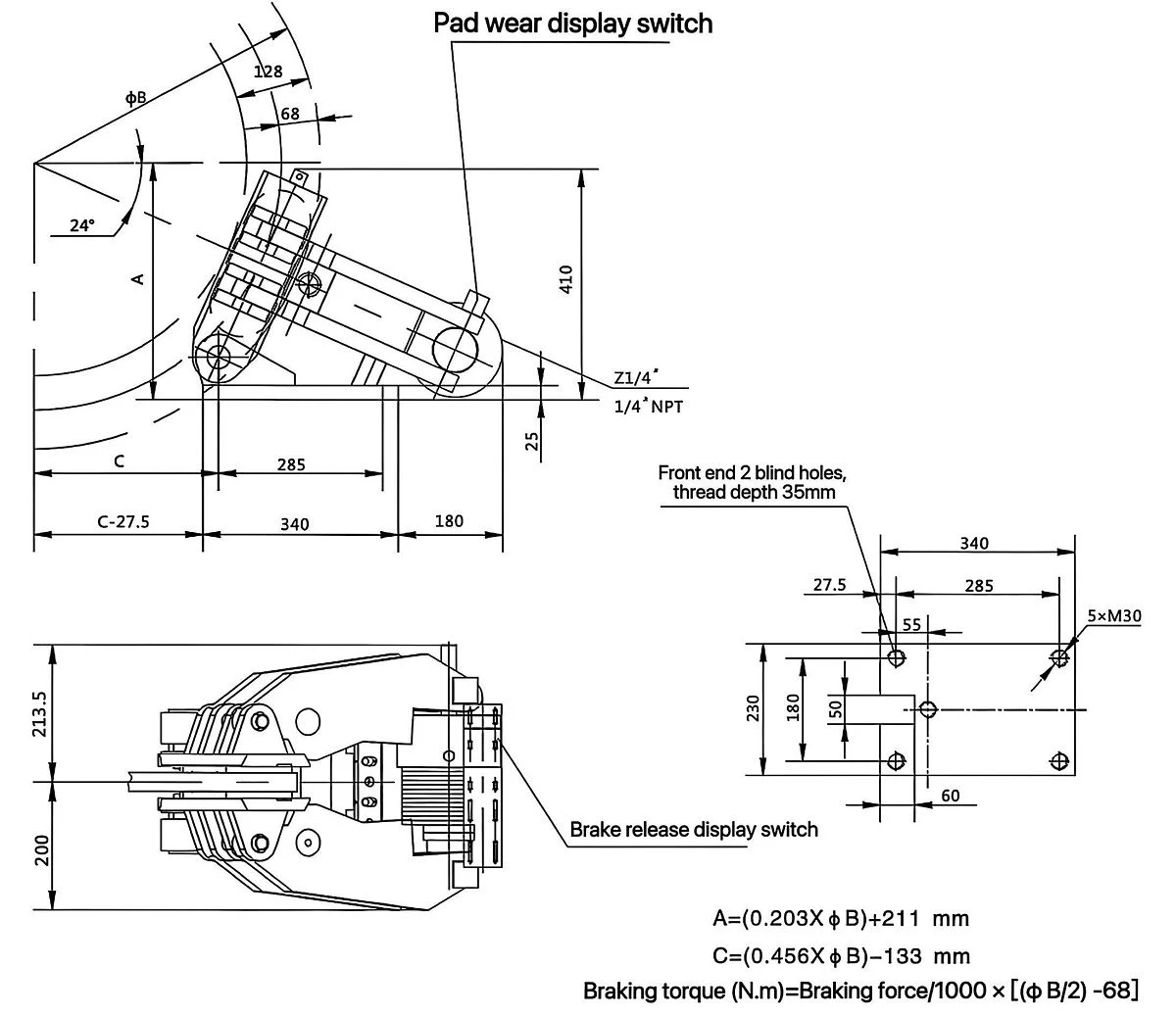

Totale afmetingen tabel
| Model | S | T | H | d | M | N | G | L | F | K | Q | A | U | W | V | R |
| ST10SH | 45 | 45 | 190 | 25 | 95 | 130 | 55 | 300 | 315 | 190 | 45 | 35 | 88 | 48 | 288 | 648 |
| ST16SH | 65 | 70 | 260 | 32 | 110 | 135 | 65 | 345 | 370 | 205 | 45 | 35 | 88 | 48 | 288 | 600 |
| ST25SH | 72 | 90 | 302 | 32 | 130 | 150 | 65 | 380 | 400 | 220 | 60 | 50 | 88 | 48 | 288 | 650 |
| ST40SH | 100 | 100 | 367 | 41 | 168 | 219 | 100 | 522 | 462 | 268 | 119 | 100 | 90 | 50 | 306 | 630 |
Industrie oplossingen
Onze hydraulische fail{0}}veilige remmen zijn ontworpen om stop- en houdmogelijkheden met hoge- consequenties te bieden in zware,- zwaarbelaste omgevingen wereldwijd:
Materiaalbehandeling en havenmachines:Containerkranen (STS), portaalkranen, zware- takels en lieren.
Mijnbouw en metallurgie:Transportbandaandrijvingen, mijnenwikkelaars, takels en ovenaandrijvingen.
Hernieuwbare energie:Giersystemen voor windturbines en noodremming van de hoofdrotor.
Olie en gas / maritiem:Trekwerken, offshore-lieren en parkeren van scheepsvoortstuwingsassen.
Kwaliteitsborging en vertrouwensecosysteem
Als gevestigde fabrikant van industriële motion control voldoet ons productieproces aan strikte kwaliteitsprotocollen:
Testen & Validatie:100% belasting-, responstijd- en drukvermoeidheidstesten uitgevoerd vóór verzending.
Documentatie verstrekt:Volledige materiaaltestcertificaten (MTR), dynamische testlogboeken en uitgebreide onderhoudshandleidingen bij elke levering.
Naleving:Gecertificeerd volgens ISO 9001:2015, en modellen die voldoen aan de CE- en ATEX-explosie-norm zijn beschikbaar.
Veelgestelde vragen
Vraag: Zijn deze remmen geschikt voor zware buitenomgevingen op zee of aan de kust?
EEN: Ja. Optionele corrosie-bestendige coatings en speciale beschermende behandelingen zijn beschikbaar voor zware buiten- en maritieme omgevingen.
Vraag: Leveren jullie CAD-modellen voor technische integratie?
EEN: Ja. STEP-, IGES- en DWG-tekeningen zijn binnen 24 uur na het delen van uw technische vereisten beschikbaar.
Vraag: Welke documentatie is bij de verzending inbegrepen?
A: Elke unit wordt geleverd met een fabriekstestcertificaat (dynamische belasting-/druklogboeken), materiaaltestrapporten (MTR) en een Engelse bedienings- en onderhoudshandleiding.
Vraag: Wat is de typische doorlooptijd?
A: 2–3 weken voor standaardmodellen; 4–6 weken voor aangepaste OEM-batches. Ondersteunde internationale verzendvoorwaarden: FOB, CIF, DDP.
